紫外线消毒器展示案例 (2)添加时间:2016-07-22
紫外线消毒器展示案例 (2)


公司名称:定州市信诺环保设备有限公司
联 系 人:张经理
联系电话:15531236535(微信同号)
Q Q: 2945626316





















明渠式紫外线杀菌装置使用说明书

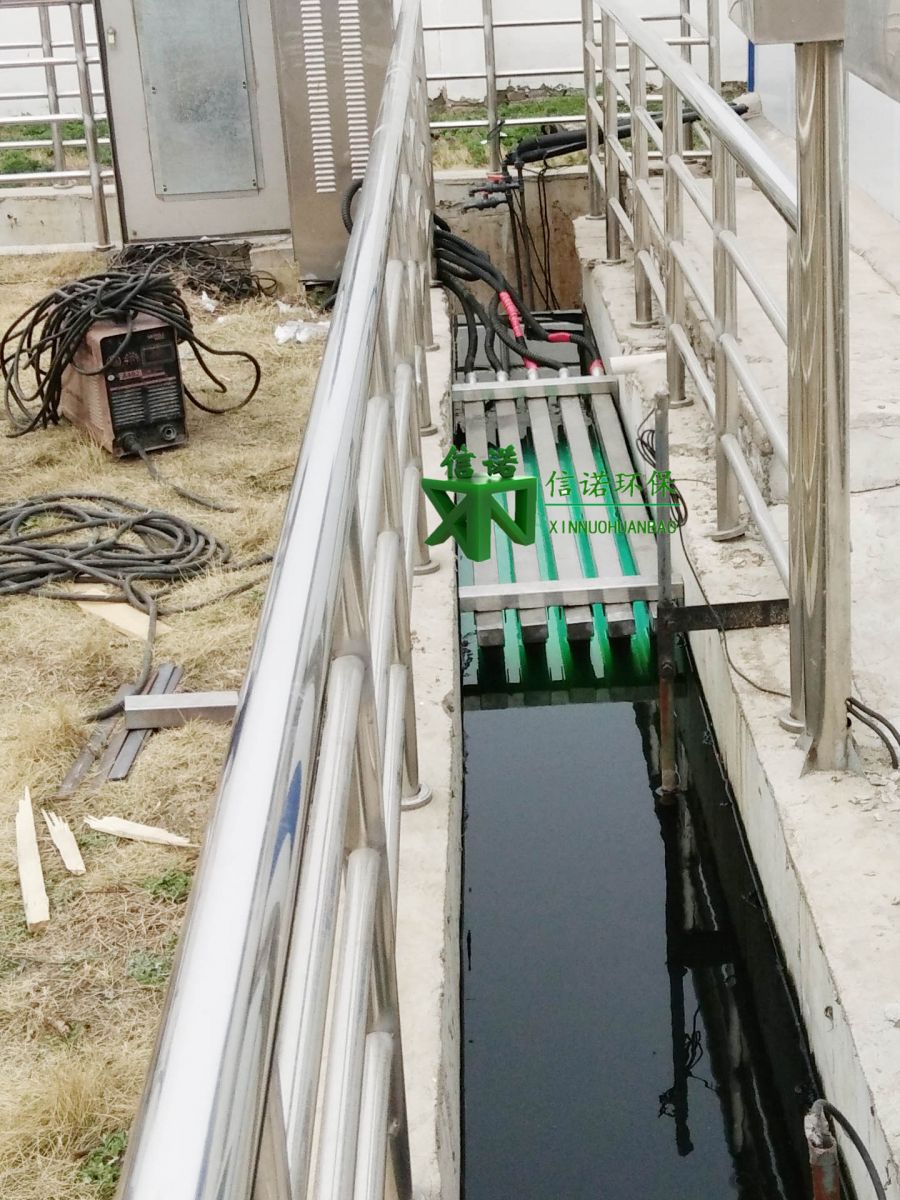

明渠式紫外线系统消毒设备模块安装于开放式紫外消毒渠中,为了维修方便,配电柜及控制柜均安装在水渠上方。紫外光灯管排架排列于明渠中,紫外灯管与水流方向一致平行排放!
明渠式紫外线消毒设备应包括:紫外灯模块组,模块支架,配电中心,系统控制中心,水位探测及控制输出等组成。
模块结构根据流体力学原理,采用低阻力设计,把水流对模块的冲击减到**小,能有效避免流水阻力对灯管和清洗系统的影响降低,更好的保护灯管。
灯管清洗采用空气驱动无杆气缸进行自动清洗。单一清洗头一次完成套管的清洗,不留下死角,清洗完成后,清洗头停放在套管**末端无紫外线光输出的地方,不会对消毒紫外线有任何的阻挡,能更好的起到杀菌作用。在自动清洗过程中,系统能正常运转,消毒效果不受任何影响。(新的清洗系统能有效改善现有市面上产品由于结构的原因,造成的清洗的不稳定和灯管的损坏)。
本紫外线消毒系统可根据水位的变化,自动关闭处于水位之上的灯管,防止灯管在无水的情况下,长时间点亮而引起不必要的损坏,也为在低水位时,达到相同消毒效果而不必改变单只灯管功率。既节约能源,又能使辐照能量达到所需剂量。当水位上升时,便自动打开相对应的灯管。



明渠式紫外线消毒系统主要特点:
1、整个模块采用304不锈钢制作。
2、配合微电脑触摸屏,可实现远程全自动清洗控制。
3、实时显示紫外线辐射剂量,能按实际水流量开启或关闭无需要的紫外线灯管。
4、采用超长寿合紫外线杀菌灯(德国贺利氏或美国LIGHTSOURCE)及高透光率石英套管(UVT>75**)。
5、低水阻的模块结构比传统的模块结构的水阻力小,消毒前后的水位变化小。
6、防水等级符合IP68等级标准,适用于要求严格的场合。


明渠式紫外线消毒系统应用范围:
城镇污水处理厂二级、三级处理出水消毒、污水回用消毒、中大型工业废水处理消毒、生活给水处理消毒、工业给水处理消毒
3.1、紫外线消毒系统设计参数如下:
a)处理水流量:      5000 m3/d
b)TSS:        ≤ 10 mg/L,**大值(定时取样)
c)紫外透光率253.7nm: ≥75**
d)水温:        0.5-30℃
e)消毒指标:      满足(GB18918-2002)一级B标
