开放式紫外线杀菌消毒器 日处理20000吨污水 中大型工业废水处理消毒生活给水处理消毒、工业给水处理消毒。
一、参考标准
《城镇污水处理厂污染物排放标准》（GB18918-2002）
《城市给排水紫外线消毒设备》（GB/T19837-2005）
《给排水工程结构设计规范》（GBJ69-84）
其它国内及国际的相关通用标准。
二、产品介绍

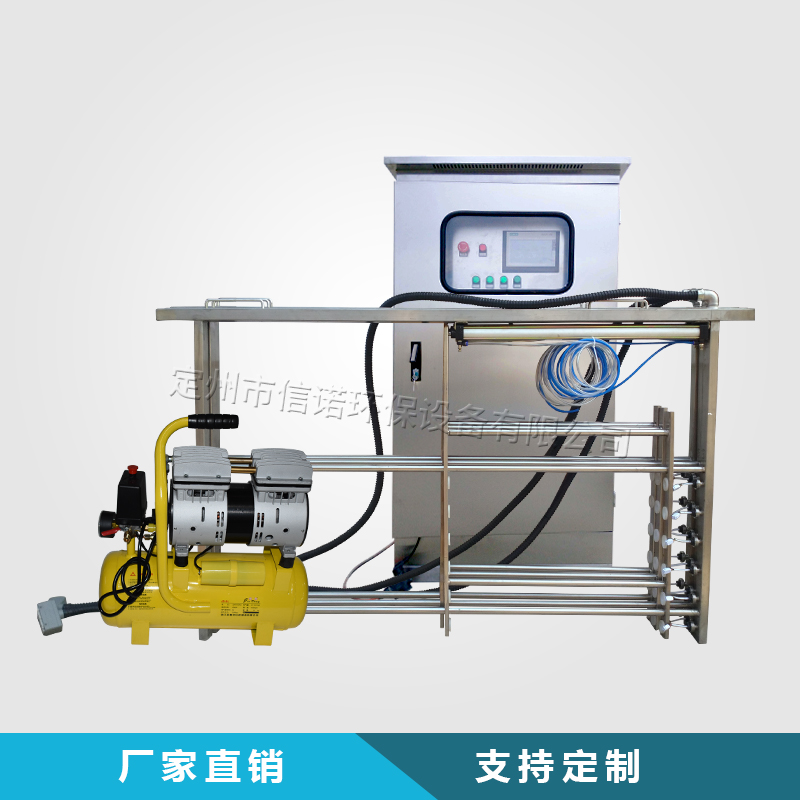

框架式（明渠式）紫外线消毒器是通过布置于开槽沟渠内的紫外消毒模块上的紫外灯发出中心辐射波长为253.7nm的短波紫外线对流经沟渠的水体进行杀菌消毒，从而解决处理后的污水细菌指标的超标问题，使**终排放水体的细菌学标达到并超过国家相关排放标准及水质标准要求。
三、性能特点
框架式（明渠式）紫外线消毒器采用模块化设计，安装方便、操作简单，可根据不同处 理 量 及 用 户 要 求 自 由 组 合 模 块 ， 适 用 范 围 广 ， 可 靠 性 高 。
该 系 统 杀 菌 速 度 快 、 效 果 好 ， 杀 菌效率高 ，运行费用低。没有因消毒产生的二次污染，所采用的低压高强汞灯由于有效寿命大大降低了更换灯管产生的运行和维修费用
四、XN系列紫外线消毒器消毒原理
信诺紫外线消毒器集光学、微生物学、机械、化学、电子、流体力学等综合科学为一体。采用特殊设计的**率、高强度和长寿命的紫外C光发生装置产生的强紫外C光照射流水。当水中的细菌、病毒等受到一定剂量的紫外C光（波长253.7nm）照射后。其细胞DNA及结构被破坏，细胞再生无法进行，从而达到水的消毒和净化。而波长185nm的谱线还可以分解水中的有机物分子，产生氢基自由基并将水中有机物分子氧化为二氧化碳，达到去除TOC的目的.
五、应用行业及所用配件材质结构
1、本产品适合于工业废水排放、生活污水排放中末端水的消毒处理。适用对象为污水处理厂、工厂和医院等的污水处理站。
2、本产品用于渠道式排水的消毒处理。
3、本产品可用于替代常规的加氯消毒工艺设备。紫外线消毒模块：放置于水渠内，将灯管全部没于水下作业。
4、紫 外 模 块 采 用 双 排 灯 并 列 排 布 ，防 水 设 计，模 块 上 端 镇 流 器 盒 防 护 等 级 达 到 1P54 ，模块结构紧凑、安装方便，在水流动过程中可实现 单独 维护、模 块 所有与 污 水 接 触 的 金 属 元 件 均 为 3 0 4 不 锈 钢 ； 所 有 连 接 线 缆 均 不 暴 露 在 污 水 和 紫 外 光 中。
6、灯管处密封采用双重保护设计。
7、设备采用低压高强度紫外灯，高强度UV-C输出，寿命长，有效工作寿命大于12000小时；灯管为单端出线式，便于安装与维护。
8、设备采用的 镇 流 器 是 专为本产品所使用的紫外灯配套设计，匹 配 性好，具有多种异常状态的保护功能，可靠性高，寿命长。
9、石 英 套 管 采 用 进 口 原 材 料 石 英 ， 紫 外 光 透 过 率 大 于 9 3 ** ； 与 紫 外 灯 相 配 ， 结 构 亦 为 单 端 开口式，安装方便，减少漏水点。
10、**大工作水压: 0.3MPa。
11、适 应 水 温： ≤50-60℃。
12、模块输入电源：220V/50HZ
六、系统整体性能标准

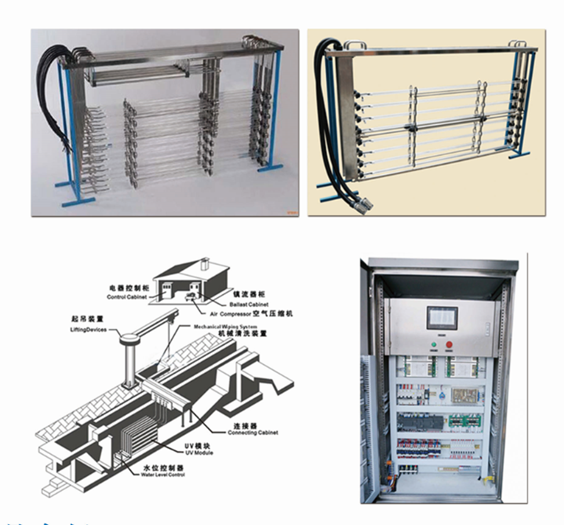

（a）、紫外线模块组
1. 每组模块配置3支灯管，灯管中心距离为：水平方向10cm，垂直方向10cm。
2. 灯管方向：顺水流方向。
3. 安全：整个模块支架设计能防止发生意外时紫外线辐射到明渠外。
4. 易维护性：在更换灯管或石英套管时，每个模块能单独起吊。
5. 组成：每一套完整的紫外灯模块组件包括紫外灯管、石英套管、不锈钢模架以及安装在其之内的机械自动清洗装置。
6. 每根紫外灯管内置于一根单独的石英套管内。套管的一端为闭口端，而另一端由灯管密封结构密封。
7. 石英套管通过O 型圈固定在框架上，从而使得石英套管不与框架上任何 钢体相接触。每个紫外灯模块组件水上部分IP65 或相同当量密封等级，水下部分为IP68 或相同当量密封等级。
8. 连接灯管的电缆有防水套保护。
(b)、紫外线杀菌灯：
1. 型号：GPH1554T5/HO
2. 生产厂家：荷兰飞利浦
3. 原产地：荷兰
4. 单灯功率：320W
5. 灯管类别：低压汞齐灯
6. 灯管类型：无臭氧类灯管。
7. 紫外灯管内贡合金形态：固态。
8. 253.7nm 波长处的紫外光透光率：90**
9. 灯管光电转换效率35**。
10. 灯管额定使用时间：12000 小时，12000 小时后254nm 紫外光的输出 度 不低于新灯管的80％。
11. 电路联接部分只在灯管一端，方便更换。每个连接处都有四个插点。
12. 灯管灯丝采用夹式设计，**的卷曲式可以防震。
(c)、石英套管及密封
1. 原产地：中国
2. 石英套管的透光率：＞90％。
3. **大耐压：可达1.0MPa 静水压。
4. 石英套管螺帽具有滚花面以供紧固时手握。
5. 灯管从石英套管的一端进行装卸。每根灯管内置在一根单独的石英套管内，套管的一端为闭口端，而另一端由灯管密封结构密封。
